solidworks想要导出二维图只需转为工程图即可实现，具体操作在windows和mac系统的操作步骤相同，这里以windows系统为例，通过5个步骤操作完成，具体步骤如下：

(资料图片仅供参考)

工具/原料

• 联想YangTianM4000e-06
• Windows10
• solidworksSP5

方法/步骤

1. 1

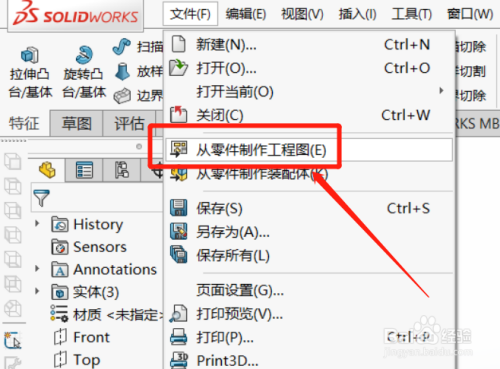

   制作工程图

   打开solidworks文件下拉列表，轻点“从零件制作工程图”选项。

2. 2

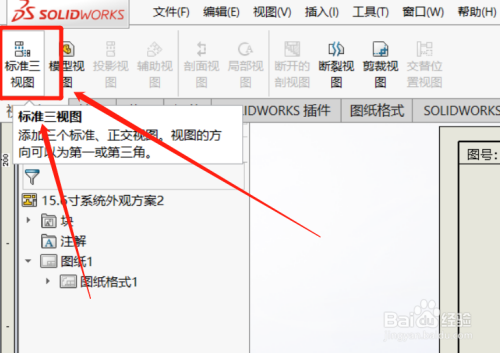

   生成标准三视图

   进入工程图编辑界面，点击“标准三视图”功能生成零件的三视图。

3. 3

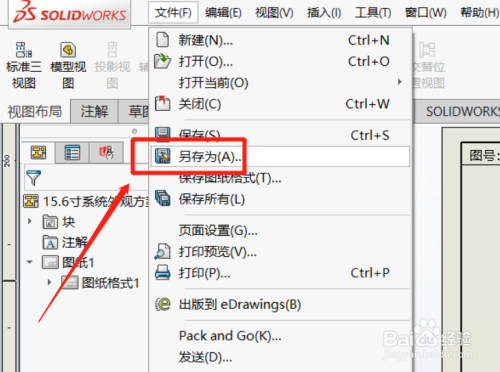

   点另存为

   在文件列表中，点击“另存为”功能。

4. 4

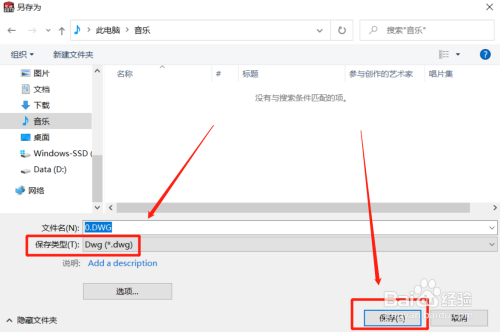

   保存为dwg二维图

   选择“dwg”保存类型，点击“保存”，可保存为可编辑cad二维图格式。

5. 5

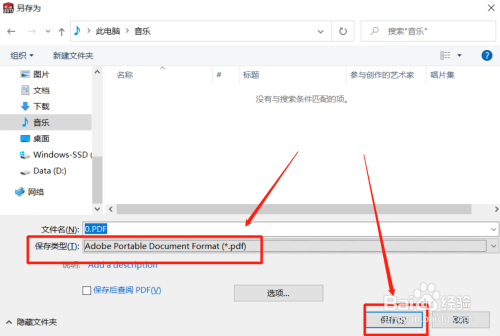

   保存为pdf二维图

   此外在保存类型栏，选择“pdf”格式，可保存为定稿pdf格式二维图。

   END
